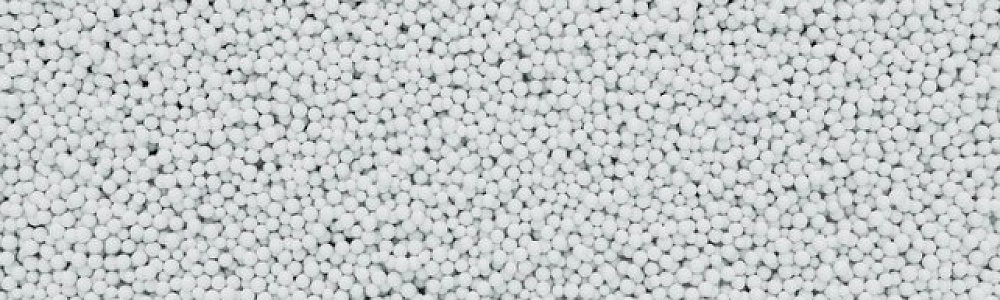

Полистирол вспенивающийся ПСВ-СВ-НМ-15, первый сорт

№	Наименование показателя	Метод испытания	Норма по ТУ 2214-004-46693089-2014
1	Гранулометрический состав (остаток после просева на ситах с размером ячеек, мм), %
	3,2 не более	п.5.5 ТУ 2214-004-46693089-2014	5.0
	0,9 не менее	п.5.5 ТУ 2214-004-46693089-2014	70
	0,4 не менее	п.5.5 ТУ 2214-004-46693089-2014	95
2	Потеря массы при сушке, %, не более	п.5.8 ТУ 2214-004-46693089-2014	1.5
3	Массовая доля остаточного мономера (стирола), %, не более	ГОСТ 15820	0.07
4	Относительная вязкость, не менее	п.5.7 ТУ 2214-004-46693089-2014	1.7
5	Горючесть - время самостоятельного горения пенополистирола, сек, не более	п.5.10 ТУ 2214-004-46693089-2014
6	Кажущаяся плотность, кг/м3	ГОСТ 409	15±2
7	Разрушающее напряжение при статическом изгибе, не менее, МПа (кгс/см2)	ГОСТ 18564	0.06 (0.6)
8	Массовая доля порообразователя, %, не менее	п.5.12 ТУ 2214-004-46693089-2014	3.5

Заключение:

Полистирол вспенивающийся ПСВ-СВ-НМ-15, первый сорт соответствует требованиям:

ТУ 2214-004-46693089-2014 с изменением 1-4 "Полистирол вспенивающийся ПСВ-СВ-НМ.Технические условия"

Дополнительная информация:

в состав полистирола вспенивающегося входит антипирен (гексабромциклододекан);
транспортирование и хранение: по пункту 6 ТУ 2214-004-46693089-2014 с изменением 1-4
гарантийный срок хранения: 5 месяцев со дня изготовления.
температура предварительного вспенивания полимера (98-105 °С), температура формования пенополистирольного блока (104-112) °С по пункту 5.3.3 ТУ 2214-004-46693089-2014 с изменением 1-4
паспорт безопасности № 46693089.20.64127. Срок действия до 30.09.2025

Остались вопросы?
